NY-BG Hydraulic Strain Clamp untuk Aluminium-Clad ACSR
Keterangan:
Penjepit regangan tipe NY-BG yang digunakan untuk ACSR berlapis aluminium digunakan untuk memperbaiki & menghubungkan konduktor ke string isolator tegangan atau alat kelengkapan pada tiang & menara melalui mempertahankan gaya tarik yang dihasilkan oleh konduktor.
Ini terbuat dari bahan aluminium & baja berkekuatan tinggi, dengan permukaan yang bersih & periode penggunaan yang tahan lama;sementara itu mudah dipasang, bebas dari kehilangan histeresis, rendah karbon & hemat energi.

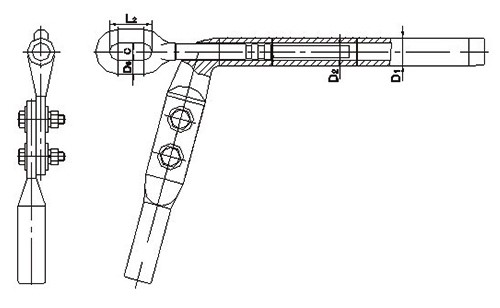

| Jenis | Konduktor yang Berlaku | Dimensi | Pegangan | ||||
| D1 | D2 | D3 | C | L2 | |||
| NY-150 / 25BG.1 | JL/LB20A-150/25 | 32 | 16 | 16 | 22 | 65 | 51.5 |
| NY-150 / 35BG.1 | JL/LB20A-150/35 | 32 | 16 | 16 | 22 | 65 | 62.0 |
| NY-185 / 25BG.1 | JL/LB20A-185/25 | 36 | 16 | 16 | 22 | 65 | 56,5 |
| NY-185 / 30BG.1 | JL/LB20A-185/30 | 36 | 16 | 16 | 22 | 65 | 61.5 |
| NY-240 / 30BG.1 | JL/LB20A-240/30 | 38 | 18 | 18 | 24 | 70 | 72.0 |
| NY-240 / 40BG.1 | JL/LB20A-240/40 | 38 | 18 | 18 | 24 | 70 | 79.0 |
| NY-240 / 55BG.1 | JL/LB20A-240/55 | 38 | 20 | 20 | 26 | 78 | 97.0 |
| NY-300 / 25BG.1 | JL/LB20A-300/25 | 42 | 16 | 18 | 24 | 70 | 79.5 |
| NY-300 / 40BG.1 | JL/LB20A-300/40 | 42 | 18 | 18 | 24 | 70 | 88.0 |
| NY-300/50BG.1 | JL/LB20A-300/50 | 42 | 18 | 18 | 24 | 70 | 98.5 |
| NY-300 / 70BG.1 | JL/LB20A-300/70 | 45 | 22 | 20 | 26 | 78 | 122.0 |
| NY-400 / 25BG.1 | JL/LB20A-400/25 | 48 | 18 | 18 | 24 | 70 | 91.0 |
| NY-400 / 35BG.1 | JL/LB20A-400/35 | 48 | 18 | 20 | 26 | 78 | 99,0 |
| NY-400/50BG.1 | JL/LB20A-400/50 | 48 | 20 | 20 | 26 | 78 | 117.0 |
| NY-400 / 65BG.1 | JL/LB20A-400/65 | 48 | 22 | 22 | 26 | 78 | 128.5 |
| 1. Badan penjepit dan pelat drainase terbuat dari aluminium, dan sisanya adalah baja galvanis hot-dip. | |||||||
